Piastra dello scambiatore di calore

Piastra dello scambiatore di calore

Jiangyin Daniel Coolder Co., Ltd. (Daniel Cooler) è stata fondata nel 2004. È uno scambiatore di calore che produce scambiatori di calore a piastre staccabili (PHE), guarnizioni dello scambiatore di calore (Phegasket), piastre di scambiatore di calore (Pheplate) e fornisce servizi di manutenzione della piastra (Phemetenanceanceanceanceanceanceanceanceanceanceanceanceanceanutence).

Dettagli del prodotto

La struttura del prodotto dello scambiatore di calore staccabile di Daniel

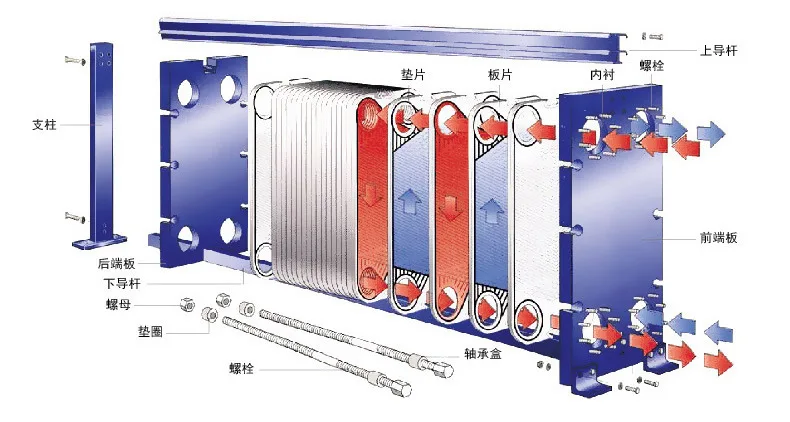

Componenti di uno scambiatore di calore a piastra


Mercato e applicazione

Per molto tempo, Jiangyin Daniel Cooler si è impegnata a fornire scambiatori di calore a piastre di alta qualità per i clienti nel petrolio, chimico, industriale, alimentare e bevande, energia, metallurgia, costruzione navale, HVAC e altri settori in molti paesi e regioni. Attualmente, oltre 20.000 scambiatori di calore a piastre funzionano bene in vari settori.


I vantaggi degli scambiatori di calore a piastra

Promuovere il flusso del liquido tra le piastre per formare la turbolenza. Abilita la piastra metallica di adattarsi a diverse pressioni. Il canale di flusso della piccola piastra di pattern "a spina di aringhe" è composto da due piastre adiacenti con una differenza di angolo di herringone di 180 gradi. Pertanto, ci sono molti punti angolari tra le piastre, che possono raggiungere un punto ogni 130 mm ². Il canale di flusso non è soggetto a deformazioni, ha una resistenza di pressione relativamente elevata e può resistere a una forte differenza di pressione. Allo stesso tempo, poiché il flusso è tridimensionale e la turbolenza è relativamente intensa, il coefficiente di trasferimento di calore è elevato.

Struttura compatta

Lo spazio occupato dallo scambiatore di calore a piastra è attualmente uno dei più piccoli tra tutti i tipi di scambiatori di calore. Nelle stesse condizioni di scambio di calore, l'area del pavimento dello scambiatore di calore della piastra è solo da 1/3 a 1/4 di quella dello scambiatore di calore del guscio e del tubo e non richiede ulteriore spazio di manutenzione quando è smontata.



Coefficiente di trasferimento di calore elevato

A causa del fatto che il mezzo che il flusso nel gruppo della piastra può formare la turbolenza con un numero di Reynolds relativamente basso (RE) e ha meno probabilità di formarsi sulle piastre lisce, ha un'efficienza di trasferimento di calore molto elevata. In generale lo scambio di calore acqua-acqua, il coefficiente di trasferimento di calore dello scambiatore di calore della piastra può raggiungere oltre 6000 W/m ² ℃, che è da 3 a 8 volte superiore a quello dello scambiatore di calore del guscio e del tubo.



Alto tasso di recupero del calore

A causa dell'elevato coefficiente di trasferimento di calore, delle caratteristiche del rapporto di flusso eccellente e del flusso completamente inverso, la differenza di temperatura di trasferimento di calore può essere selezionata molto bassa. Pertanto, è molto adatto al recupero del calore energetico di basso livello. È economicamente fattibile ottenere un tasso di recupero del calore di oltre il 90% utilizzando uno scambiatore di calore a piastra singola.



Ottima adattabilità

Lo scambiatore di calore a piastra piegabile ha un'adattabilità senza pari. Dopo l'installazione, il gruppo di piastre metalliche può essere aumentato o ridotto per soddisfare i requisiti di processo di espansione o contrazione.



Flusso stagnante basso

A causa del suo piccolo canale di flusso e del flusso stagnante minimo, può iniziare rapidamente, rispondere prontamente quando le operazioni di controllo cambiano e ridurre significativamente il peso dell'apparecchiatura.



Comodo per la manutenzione

Il design delle piastre garantisce che non ci sono angoli morti, quindi la pulizia chimica può essere eseguita in loco senza smontaggio. Per gli scambiatori di calore a piastra staccabili, possono anche essere facilmente aperti per una pulizia meccanica accurata.

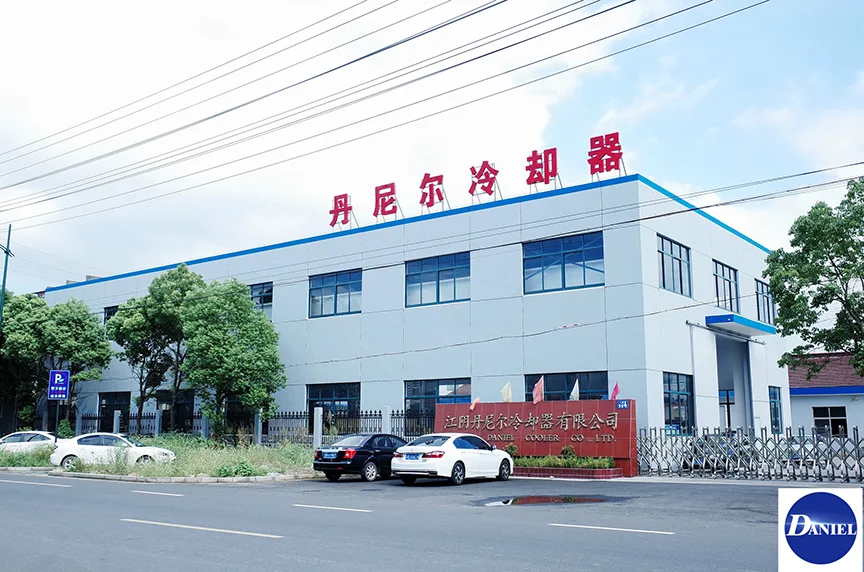

Jiangyin Daniel Coolder Co., Ltd. (Daniel Cooler) è stata fondata nel 2004. È uno scambiatore di calore che produce scambiatori di calore a piastre staccabili (PHE), guarnizioni dello scambiatore di calore (Phegasket), piastre di scambiatore di calore (Pheplate) e fornisce servizi di manutenzione della piastra (Phemetenanceanceanceanceanceanceanceanceanceanceanceanceanceanutence).


Jiangyin Daniel Cooler ha una tecnologia di progettazione e produzione e conoscenza dello scambiatore di calore professionale. Jiangyin Daniel Cooler si è impegnata a fornire scambiatori di calore a piastre di qualità ai clienti nel petrolio, chimico, industriale, alimentare e bevande, elettricità, metallurgia, costruzione navale, HVAC e altre industrie in molti paesi e regioni.


Le piastre speciali per lo scambiatore di calore e le guarnizioni in gomma possono essere progettate e prodotte in base alle esigenze dei clienti


Modelli di striscia di gomma dello scambiatore di calore: M3, M6B, M6M, M6MX-L, M6MX-R, M10B, M10M, M15B, M15BLIP, MK15BW, M15M, M20M, MX25B, MX25M, M30M, MA30M, MA30W, EC500, AM20 Clip8H, AM30, MX25, Ec350, TL6B, TL10B, TS20M, TS6M, AM30, P22, P26, P31, P32, P36, A15B, A15M, A10, A10B, T20B, T20M, TS20M, P36, TL10B, T20P, clip6, clip8, clip10, AX30, AX30B, AX30BW, JWP26, JWP36, EC50, EC150, EC350, EC500.


Sugar industry, Metallurgical industry Heat exchanger rubber gasket, sealing gasket EC50, EC150, EC350, EC500, EC500-WTEL, EC500-WTFE, EC500-ETFC, EC500-TFR, EC50-WTEL, EC50-WTFEEC50-ETFC, EC50-TFR, EC350-WTEL, EC350-WTFE, EC350-ETFC, EC350-TFR,


Modello di guarnizione dello scambiatore di calore a piastra: T4, H17, N35, N25, SR2, N50, A055, J060, M92 (adesivo), J092, A085, J107, Q080, K34, K55, K71 (adesivi), P105, M60, P190, U2, SR3, SR3, #, R030. Q055, J185, SR6, H12, SR1, RS3


Modelli di guarnizione dello scambiatore di calore della piastra: VT4, VT8, VT10, VT20, VT20, N40, VT40, VT80, VT130, VT1306, VT2508, VT2508 B-10, VT2508 B-16, VT2508 B NT250S, NT50X, NT100T, NT100M, NT100X, NT150S, NT150L, ​​VT405, NT250S, Vicarb NT250L


Modelli di guarnizione dello scambiatore di calore della piastra: V10, V20 (tipo di pulsante), V20 (pasta F), V45 (Tipo di pulsante, tipo di pasta), V60 (tipo di pasta), V85 (tipo di pasta), V130 V4, V13, V20, V20, V28, V45, V60A, V60B, V85, V85D, V100, V110A, V10A, V170, V280


Modello di cuscinetto in gomma dello scambiatore di calore: GX-12, GX-12P1, GX-018, GX-26, GC-26, GX42, GC42, GC-30PI, GC-60PI, GX-51, GC-51, GX-60, GX-100, GX-180,


Modello di cuscinetto in gomma dello scambiatore di calore: Sigma9, Sigma26, Sigma27, Sigma37, Sigma66, Sigma76, Sigma114, Sigma7, Sigma X29, Sigma M37, Sigma38, Sigma M66, Sigma 107, Sigma90Sal


Modello di guarnizione della guarnizione in gomma dello scambiatore di calore: S4, S7, S8, S9, S14, S15, S15FS, S21, S22, S30, S37, S39, S41, S43, S47, S50, S62, S65, S81, S83, S121


Modello di anello di tenuta dello scambiatore di calore a piastra: TL90PP, TL90SS, TL150PP, TL150SS, TL200PP, TL200SS, TL250PP, TL250SS, TL400SS, TL500PP, TL500PP, TL500SS, TL650PP, TL650SS, TL850SSSSSS


Modello di guarnizione dello scambiatore di calore a piastra: RX-70, LX50A, EX-15, EX-16, UX416, UX-01, UX-05, UX-20, UX-30, UX-40 può essere progettato e prodotto in base alle esigenze dei clienti


Piastre speciali da scambiatore di calore e guarnizioni di gomma Modelli principali di piastre di scambiatore di calore della piastra e guarnizioni di gomma:


1. Piatti di scambiatore di calore della piastra. M3, M3 (N), M3X, M6-MFL, M6MD, M10 (MFML, MFGL, M10BD, M10BW), M10-BFGL, M15- (MFG, MFML, FFM, BFG), M15-MFGL, M15-BFML, M20-MFM, M20-MWFM, M20-FK, AM20-SFM, a AM20 M30, MX25B, MX25M, AK20-FGL (E, F), A10 (B), A15, A15B, A15BW, A20, A20B, A3, A35, AX30, TS6, TS20, TL6, TL10, TL15, T20, C6, C8, C10. AC400. AC600, AV170, AV280.


2. Piatti di scambiatore di calore a piastra A055.AO85, CHF130, H12, H17, H17PA, H17DS, J060, J092, J107, J185, K34, K55, K71, K71PA, M60, M92, M185, M107, N35, N35pa, N35pa Q030D, Q055D, Q080D, R10, R10G, R14, R14S, R23, R40S, R5, R55, R66, SR2, SR3, SR9, SR14, BR1.06, BR034, BR028, BBL1.6taf, BBL1.6BF, BR1.08cf? N35, N25, N50, AO55, H17,


3. piastre di scambiatore di calore della piastra: GX-51, GX-013, BR013 (tipo di trogolo), GX-108, GX-214, GX-26, GC-26, UFX-26 = GX-26GX-26, GX-51, GX-100, GX-60, GX-180, GC-26, GC-51 ... GC) V20, V45, V60, V85 ... Sondex: S14, S15, S15FS, S21, S30, S41, S43, S50, S65, S83 ... Hisaka, W.Schmidt …… ..


4. piastre di scambiatore di calore della piastra NT150L/N40/FA157/FA158/AF161/FA184NG/FA184WG/FA192NG/FA192WG/VT10/VT20/VT2


5. piastre di scambiatore di calore della piastra BR prodotte nella serie G BR, BR005, BR01, BR03, BR05, BR08, BR13 ...


Applicazione della guarnizione dello scambiatore di calore a piastra Daniel:

Industria delle navi: utilizzato principalmente per il raffreddamento, il raffreddamento dell'acqua della giacca, il raffreddamento dell'olio lubrificante, il raffreddamento del raffreddamento a pistone, il raffreddamento dell'olio di trasmissione, la preriscaldamento dell'olio di combustibile pesante, il preriscaldamento del diesel, altri raffreddamento a processo, ecc.


Industria di potenza: gli scambiatori di calore sono utilizzati principalmente nel raffreddamento dell'acqua a ciclo aperto o chiuso, nel raffreddamento dell'olio di trasmissione, nel raffreddamento dell'olio di turbina, nel raffreddamento dell'olio lubrificante, nel pistone e nel raffreddamento del raffreddamento a turbina e del motore, nel recupero del calore della stazione di alimentazione diesel, nel recupero del gas di scarico.


Gli scambiatori di calore sono utilizzati principalmente nell'industria farmaceutica per: sterilizzazione del farmaco, raffreddamento emulsione, riscaldamento delle sospensioni, riscaldamento al plasma, riscaldamento dell'acido citrico, raffreddamento per infusione, ecc. Raffreddamento in acque reflue dell'acqua/emulsione/impianto di coke, corpulento di supporto per il raffreddamento al corpo/trasformatore del forno/elettrico.


Gli scambiatori di calore sono utilizzati principalmente nell'industria HVAC per: riscaldamento distrettuale, acqua calda domestica, conservazione del ghiaccio, riscaldamento costante di piscine, dispositivi di pompaggio di calore, dispositivi di recupero del calore, preriscaldamento dell'acqua di riscaldamento, utilizzo di acqua/vapore geotermica, ecc.


Gli scambiatori di calore sono utilizzati principalmente nell'industria chimica per: riscaldamento e raffreddamento dei supporti di processo, raffreddamento dell'olio, raffreddamento dell'elettrolita, riscaldamento liquido sgrassante, raffreddamento a liquido fosfating, ecc.
